수리 준비물 : 인두기, 케이블, DIY부품

USB C 타입 케이블의 부품은

알리 익스프레스에서

"usb c cable DIY"로 검색하면 쉽게 찾을 수 있다.

(https://www.aliexpress.com/wholesale?catId=0&initiative_id=SB_20220726034113&SearchText=usb+c+cable+diy&spm=a2g0o.productlist.1000002.0)

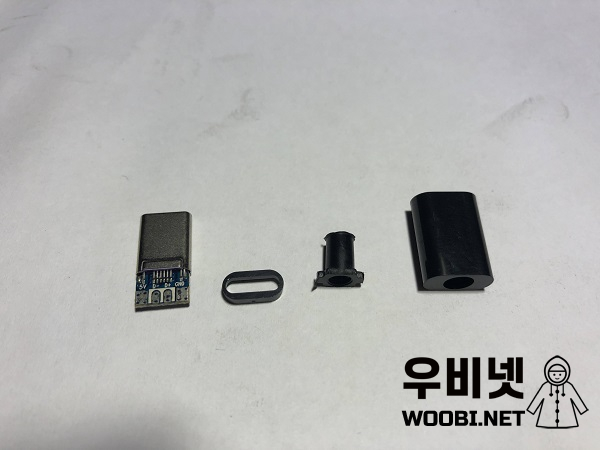

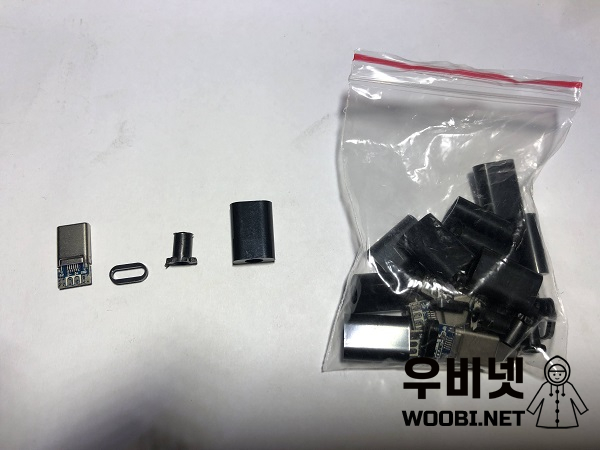

수리 부품은  위와 같이 4개 한 세트로 되어있다.

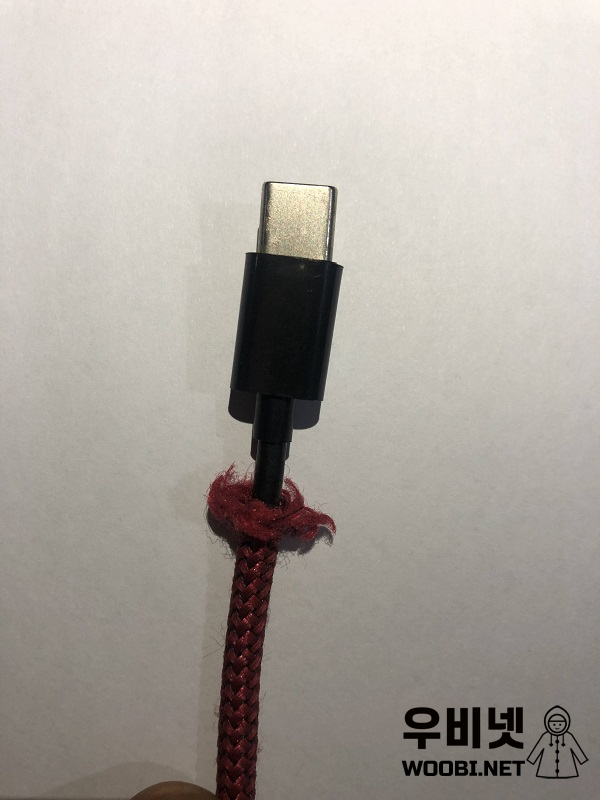

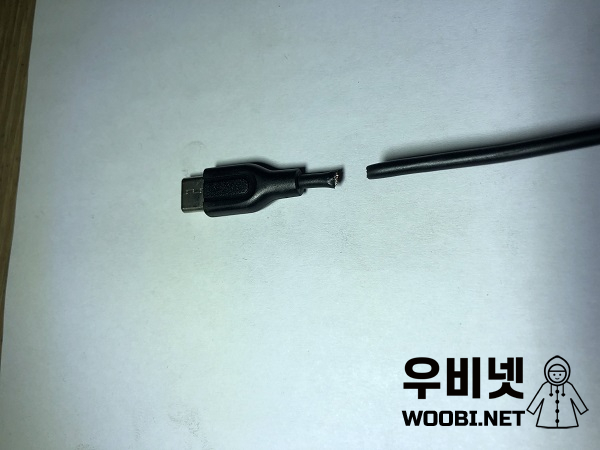

고장난 게이블을 잘라내고

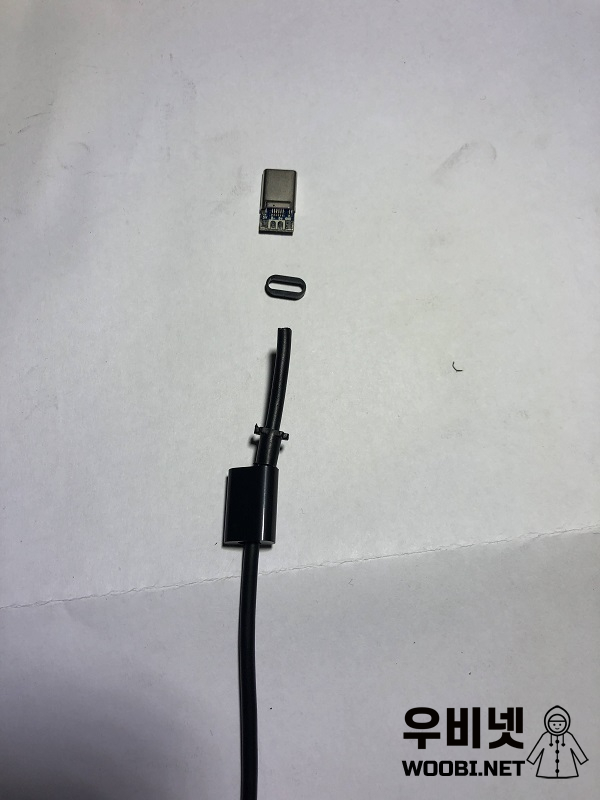

사진과 같이 미리 끼워둔다.

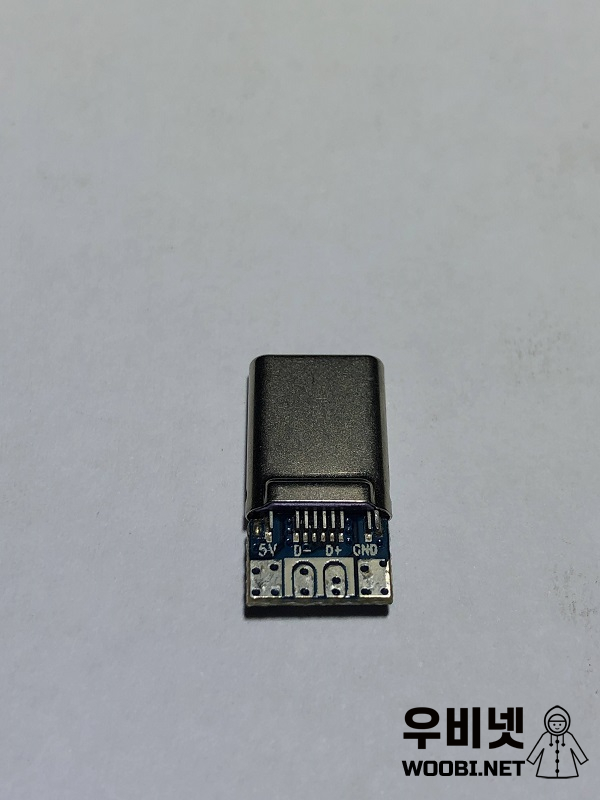

단자 부분을 보면 5V, D-, D+, GND라고 씌어 있다.

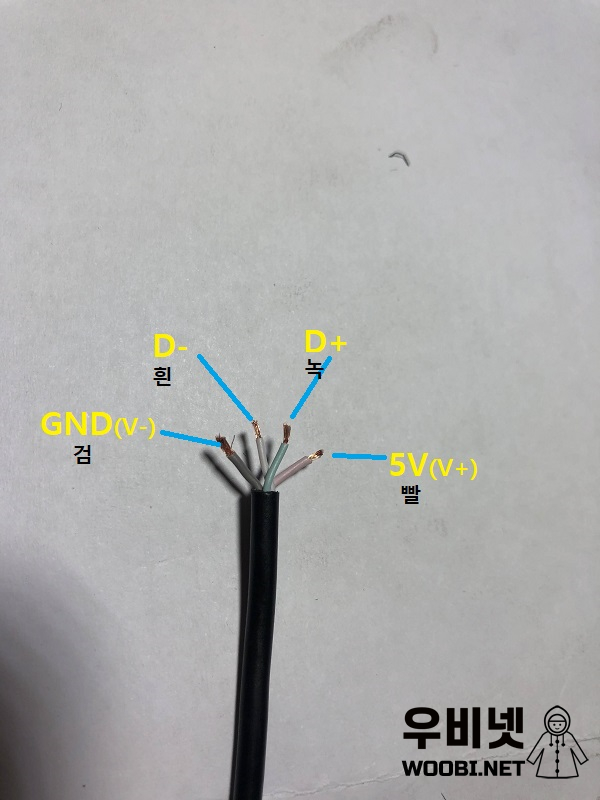

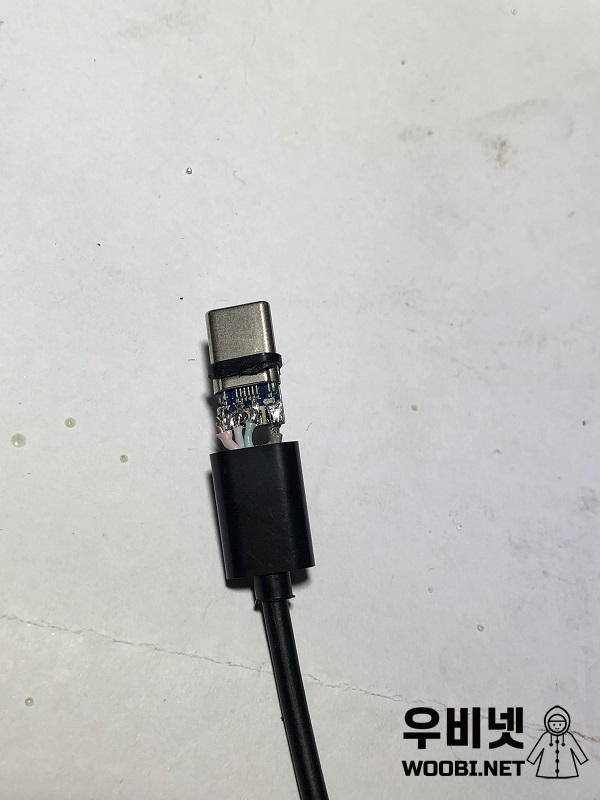

케이블 안의 4개의 각각의 선을 위치에 맞게 납땜하여 주면 된다.

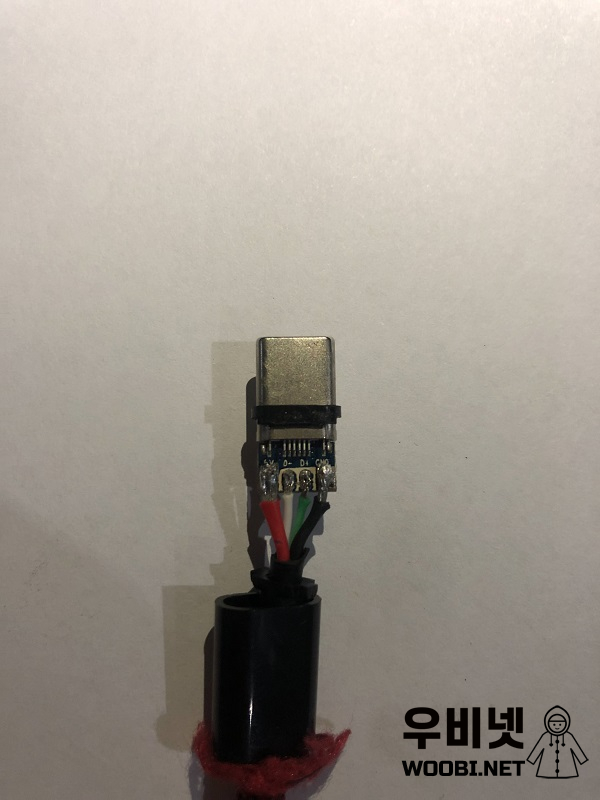

서로 붙지 않게 납땜을 하고 아래의 몸통을 위로 끼워주면 된다.






아이폰 8핀 케이블 수리는 아래를 참고한다.

https://www.woobi.net/board8/797





www.woobi.net

welcome

TAG •
?
  • ?
    DzRoot 2023.03.01 19:49
    혹시 대리 수리 될까요? 제가 인두기도 없고 해서.... 비용은 섭섭치 않게 드리겠습니다.
  • profile
    woobi 2023.05.14 00:16
    죄송합니다.
  • ?
    ㅇㅇ 2023.11.15 16:57
    혹시 똑같은 c타입인데 5선일 경우에는 어떻게 하나요? 초록선이 하나가 더 있거든요
  • profile
    woobi 2023.11.16 11:16
    c to c 고속 케이블 같은데 보통은 노랑이나 갈색이 추가 일텐데요. 녹색이 하나 더 있는 것은 모르겠네요.
